Prezentowany Gigabyte GA-Z77X-UD5H-WB to najbardziej rozbudowana platforma dostępna obecnie w ofercie tego producenta. Na jej laminacie umieszczone zostały cztery gniazda pamięci DDR3. W każdym z nich możemy obsadzić moduły o pojemności do 8 GB, co daje maksymalnie 32 GB pamięci RAM. Oficjalnie najszybsze obsługiwane zestawy mogą pracować z częstotliwością 1600 MHz, natomiast płyta wspiera również układy o wyższych taktowaniach do 2400 MHz włącznie. Za stabilną pracę podkręconego procesora oraz pamięci odpowiada 12-fazowa sekcja zasilania zarządzana przez opatentowane oprogramowanie Gigabyte 3D Power. Aby uprzyjemnić zmagania z nowymi procesorami na płycie GA-Z77X-UD5H-WB umieszczono przyciski Power, reset oraz Clear CMOS. Jest tu także wyświetlacz kodów POST oraz przełącznik między jednym z dwóch BIOS-ów płyty. Warto wspomnieć również o umieszczeniu na laminacie punktów pomiarowych napięć najważniejszych komponentów.

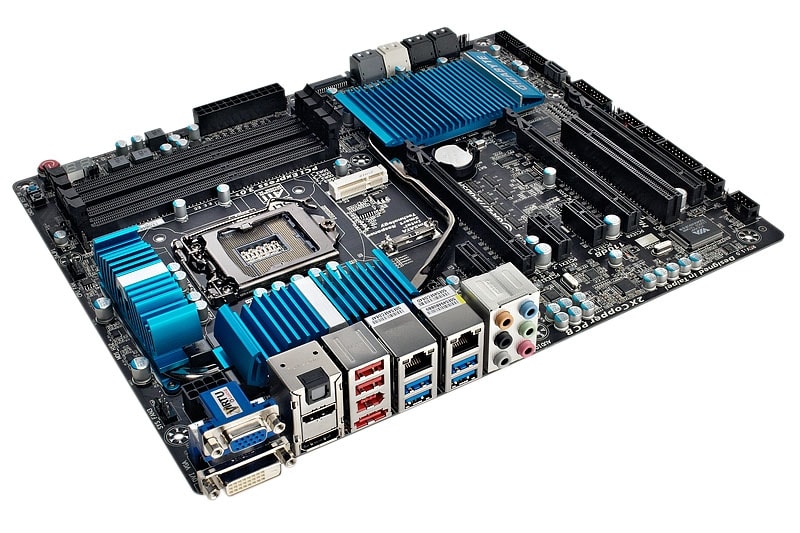

Do chłodzenia GA-Z77X-UD5H-WB wykorzystany został w pełni pasywny system. W jego skład wchodzą dwa radiatory (widoczne na powyższym zdjęciu) umieszczone na sekcji zasilania. Uzupełnieniem chłodzenia płyty jest dużych rozmiarów aluminiowy radiator umieszczony na chipsecie. Wszystkie trzy połączone zostały za pomocą pojedynczej rurki heat-pipe.
Na laminacie znajdziemy trzy złącza (po jednym x16, x8 oraz x4) będące w stanie obsłużyć karty graficzne w trybach CrossFireX oraz SLI. Są one zgodne ze standardem PCI Express 3.0. W przypadku wykorzystywania trzech kart producent zaleca podłączenie dodatkowego kabla zasilającego do złącza OC-PEG w celu uzyskania stabilnego zasilania. Dodatkowo są tu również przeznaczone dla kart rozszerzeń trzy sloty PCI-E x1 oraz jedno PCI.
Osoby posiadające w swojej kolekcji więcej niż dwa nowe dyski SATA 6 Gb/s również nie będą zawiedzione. Oprócz obsługiwanych standardowo przez chipset Intel Z77 dwóch złączy SATA nowej generacji oraz czterech starszej, na laminacie GA-Z77X-UD5H-WB miejsce znalazły dwa kontrolery Marvell 88SE9172, dzięki którym otrzymujemy trzy dodatkowe złącza SATA 6 Gb/s oraz jedno eSATA 6 Gb/s. Poniżej złącza procesora umieszczone jest również gniazdo mSATA. Po zainstalowaniu w nim odpowiedniego dysku SSD możliwa będzie obsługa technologii Intel Smart Response oraz Intel Rapid Start.
Wśród pozostałych kontrolerów warto wspomnieć o dwóch układach sieciowych – Intel 82579V oraz Atheros AR8151 – umożliwiających pracę w trybie teaming, a także kontroler Firewire 1394a. Do tej wersji płyty głównej dokładana jest również karta PCI-E x1 z kontrolerem oferującym obsługę sieci bezprzewodowej (Atheros R5B22) w standardzie 802.11n 300 Mbps oraz Bluetooth 4.0.
Na tylnym panelu znajdziemy ilość złączy w pełni wystarczającą normalnemu użytkownikowi. Umieszczone tam zostały dwa porty USB 2.0, cztery nowsze USB 3.0 a także widywane dotychczas w konstrukcjach Z68 oraz H67 wyjścia wideo – analogowe D-Sub, cyfrowe DVI oraz pełnowymiarowe HDMI i DisplayPort. Równie bogaty jest wachlarz wyjść audio. Oprócz standardowych analogowych, jest tu również optyczne cyfrowe. Dodatkowo na tylnym panelu płyty znalazło się jedno złącze eSATA oraz Firewire.
W odróżnieniu od wcześniejszych konstrukcji Gigabyte’ wyposażonych w chipsety szóstej generacji, nowe płyty główne nareszcie zaczęły wykorzystywać graficzny UEFI. Możliwa jest jego obsługa w bardzo przyjaznym użytkownikowi trybie 3D Mode, w którym mamy wpływ na ustawienie podstawowych wartości oraz Advanced Mode odkrywającym przed nami bardziej zawansowane ustawienia. Zarówno praca w prostszym 3D jak również w zaawansowanym trybie jest bardzo przyjemna, a najważniejsze dla overclockerów opcje pogrupowane są bardzo intuicyjnie. Mimo zastosowania niezawodnego UEFI inżynierównie Gigabyte’a postanowili zachować element, z którego słynęły poprzednie konstrukcje – Dual (UEFI) BIOS!
Pod względem wydajności płyta wraz z zainstalowanymi na niej komponentami oferuje wyniki lepsze o około dwa procent od najszybszego dotychczas Asusa Maximus IV Extreme wykorzystującego chipset P67. Niewiele w tyle pozostaje również starsza konstrukcja Gigabyte GA-P67A-UD7-B3, która do GA-Z77X-UD5H-WB traci około 5%.
Grzegorz Glonek
Gigabyte GA-Z77X-UD5H-WB
PLUSY:
Karta rozszerzeń z WiFi 802.11n 300 Mbps oraz Bluetooth 4.0
MINUSY:
Tylko jedno złącze PCI-E x16
